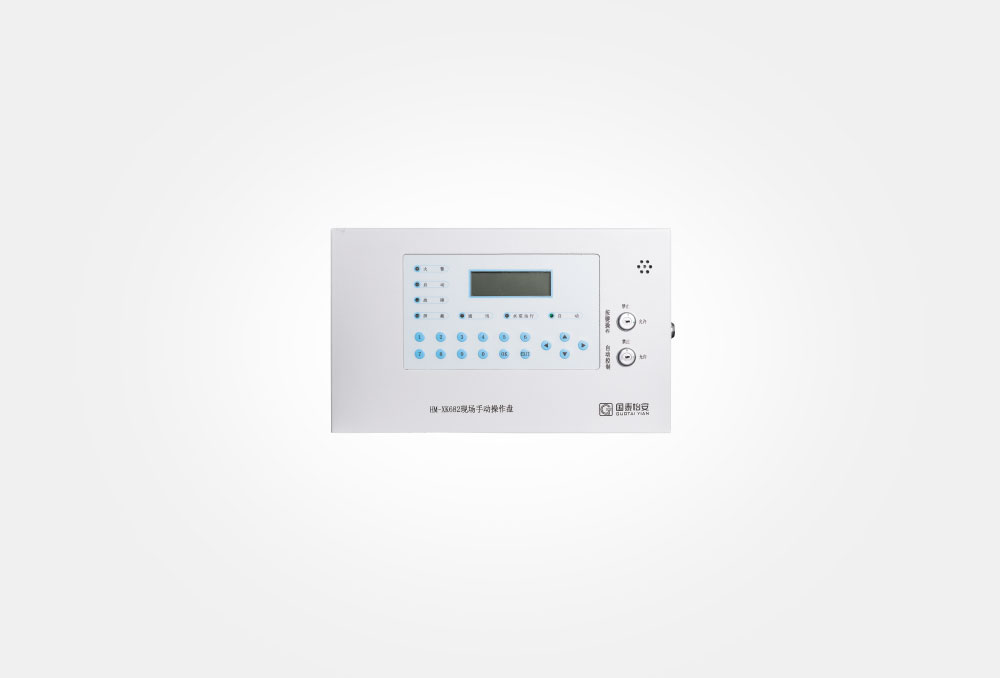

功能特点：

具有两组485总线，其中一组RS485-1用于监视、控制设备（水炮、探测器）；另一组RS485-2用于多个手动操作盘与DK694主机组网，形成一主多从的控制网络。RS485-1巡检查询系统总线上挂接的水炮的运行状态（火警、故障、隔离），同时还能对水炮、探测器进行地址编码、参数修改、手动控制设备运动和启停。同时它还具有接收报警输入信号，手动或自动联动水泵、阀电源、声光等设备的功能。

使用说明：

1.报警输入接口及扫描输入接口各1个，有源触点，需接无源触点信号；

2.故障、启动输入：通过开机画面设置来选择，可接收外部故障闭合信号，在主画面显示故障输入，并保留事件。同理启动扫描也如此，主要接外部启动信号，启动现场水炮开始水平扫描。

3.启泵输出触点：两组无源触点(或一组无源触点和受控24V输出触点一组)；

声光火警接口1个，用于控制声光报警或作为火警信号输出；

4.RS485-1总线可以带设备（水炮、探测器）20个（地址可不连续范围1~31）；

5.RS485-2总线可带操作盘63个；

6.一个水泵运行指示接口，有源触点，需接无源触电信号。

技术参数：

工作电压：AC220V

电流：10mA

使用环境：

温度：0℃~40℃； 相对湿度：≤95%，不凝露

外形尺寸：260mm×160mm×77mm
